4. Elektrik und Steuerung

Wichtig ! Netzspannung - Lebensgefahr!

  • Lasse die Installation im Zweifel von einem Fachmann durchführen!
  • Prüfe alles gewissenhaft bevor du den Stecker in die Steckdose steckst.
  • Vor Änderungen immer zuerst den Stecker ziehen!
  • Ein Fehlerstromschutzschalter ("FI") in der Hausinstallation ist sehr empfehlenswert.

Wenn ihr den Bierlift 2.0 nur mit Grundfunktionen bauen wollt, könnt ihr dafür eine  Steuerung eurer Wahl oder eine einfache Relaissteuerung mit Fernbedienung nehmen.

Wenn ihr jedoch euren Bierlift mit schönen Lichteffekten, Musik beim Hoch-/Runterfahren, Temperaturüberwachung, Hardwaretaste, Wasserpumpe und Wasserstandsensor nachrüsten wollt, ist die Bierlift 2.0 Steuerung ratsam. Diese Steuerung wurde extra für die neue Bierliftversion 2.0 entwickelt und ist nicht für die alte Bierliftversion geeignet.

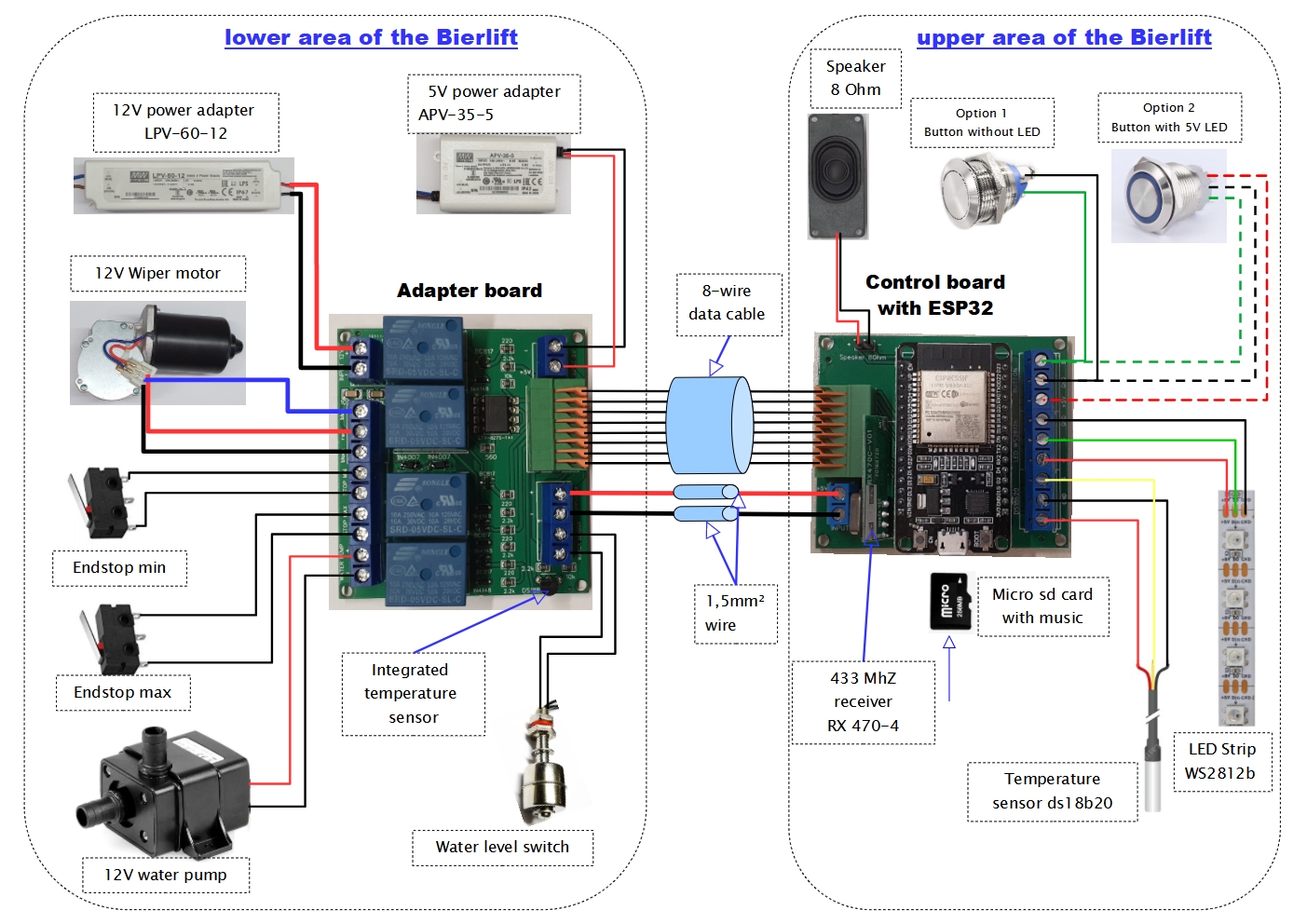

In der folgenden Abbildung ist Gesamtschaltplan dargestellt.

Verhindert Kurzschlüsse und Verpolungen:

  • Kurzschlüsse und Verpolungen können den Adapter board, Control board (besonders MP3 Modul) oder ESP32 beschädigen!
  • Stellt sicher, dass alle Anschlüsse fest verbunden und gut isoliert sind.
  • Prüft alles gewissenhaft bevor ihr die Bierlift 2.0 Steuerung in Betrieb nehmt.

Zentraler Teil der Steuerung ist auch, wie in der Steuerung 1. Generation, der ESP32 Mikrokontroller. Auf den ESP32 wird der Bierlift WebServer installiert, für den aufgrund der Informationsmenge ein extra Kapitel erstellt wurde.

Alle elektrischen Komponenten werden an den Adapter Board und den Control Board angeschlossen oder aufgesteckt. In dem Adapter Board ist bereits ein Temperatursensor für Innentemperaturüberwachung integriert.

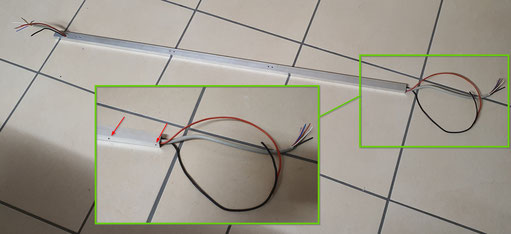

Die zwei Boards werden miteinander mittels einem 8-adrigen Datenkabel und 2 Aderleitungen verbunden. Die Kabel werden durch das seitliche Rechteckrohr (Profile 1 in der Montageanleitung) durchgezogen.

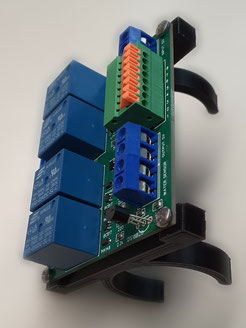

An das Adapter Board werden zwei EL2_BL2 Teile angeschraubt.

Anschließend wird das Board unten am 35mm Rohr angeklemmt.

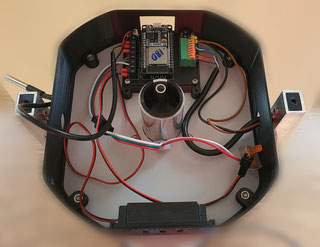

Das Control Board wird oben am Teil PP9_BL2 angeschraubt und....

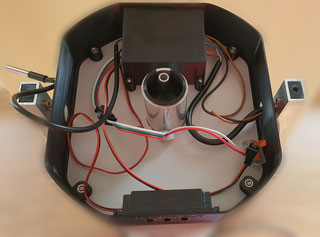

und mit dem Teil EL4_BL2 abgedeckt.

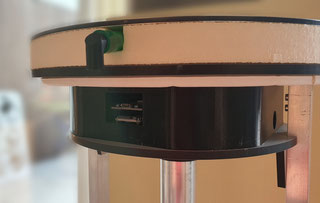

Durch die Öffnung im PP9_BL2 kann die Micro SD Karte eingesteckt und ein USB Kabel an ESP32 falls erforderlich angeschlossen werden.

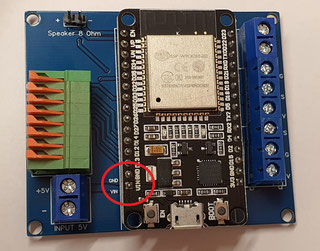

Beim Aufstecken des EPS32 auf das Control Board ist auf die korrekte Ausrichtung zu achten. Pins Vin und gnd sind als Hilfsmarkierung auf dem Board gekennzeichnet.



Achtung: bei falscher Montage kann das ESP32 Board zerstört werden!

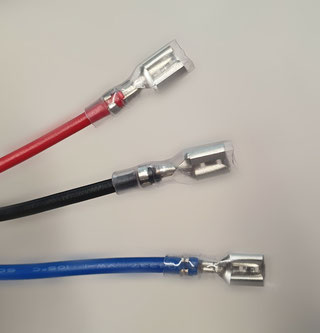

Für den Motoranschluss kann man die vom 12V Netzteil abgeschnittenen Leiter verwenden. Als Stecker eignen sich isolierte Flachsteckhülsen 4,8mm.

Damit die Motorleitung keine Störungen abstrahlt, sollten die Adern verdrillt (geflochten) werden und nur so lang wie nötig sein.

MP3 Dateien werden auf eine Micro SD karte in den Ordner mp3 kopiert. Alle Dateien sollen zu 0001.mp3, 0002.mp3 usw. umbenannt werden. Es können bis zu 22 Songs unter BierLift WebServer konfiguriert werden.

hinterlasst eure Fragen und Anregungen bitte im FAQ.
